以前の記事でPL2303HXを使ったシリアル通信を紹介した。今回、FTDI製チップ搭載のシリアルケーブルを入手して使ったので備忘録を残す。

【Windows10】PL2303HX搭載のシリアル-USB変換ケーブルを動かす
以前の記事で、ラズベリーパイのUart通信用に、PL2303HX搭載のシリアルーUSB変換ケーブルを使った。とても安価に入手できて良いのだが、今回、別のWindows10 Pro(64bit)パソコンに接続して使おうと思ったら、エラ...

FTDIチップ搭載のシリアルケーブル

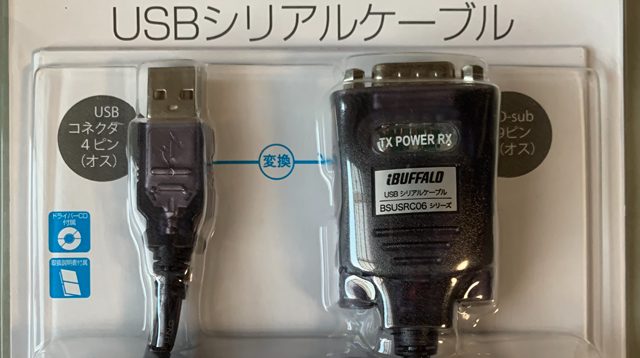

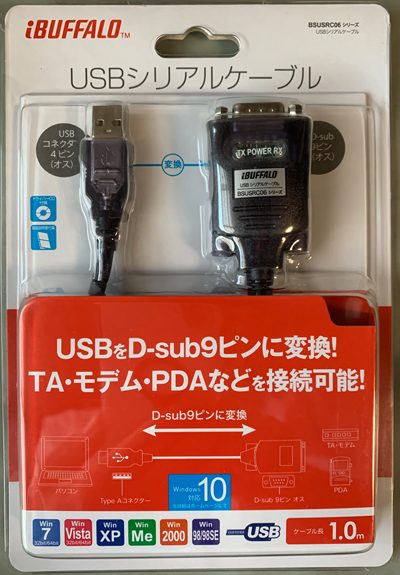

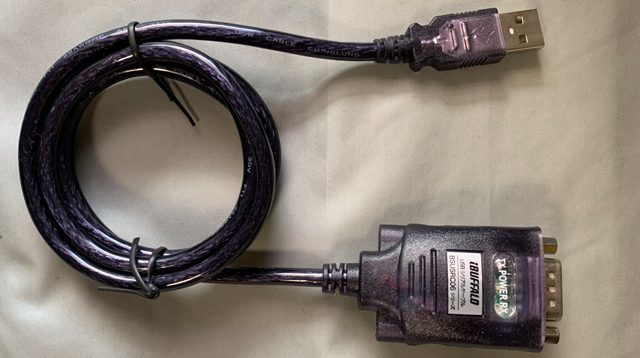

iBUFFALOの「BSUSRC0610BS」が、FTDIチップを搭載しているらしいので入手した。

画像00

通信ドライバー

FTDIチップは広く使われているICなので、Windows10では標準で使えるようになっている。以下の手順でドライバをインストール。

1)USBシリアルケーブルを、パソコンのUSB-ポートに挿す。

画像01

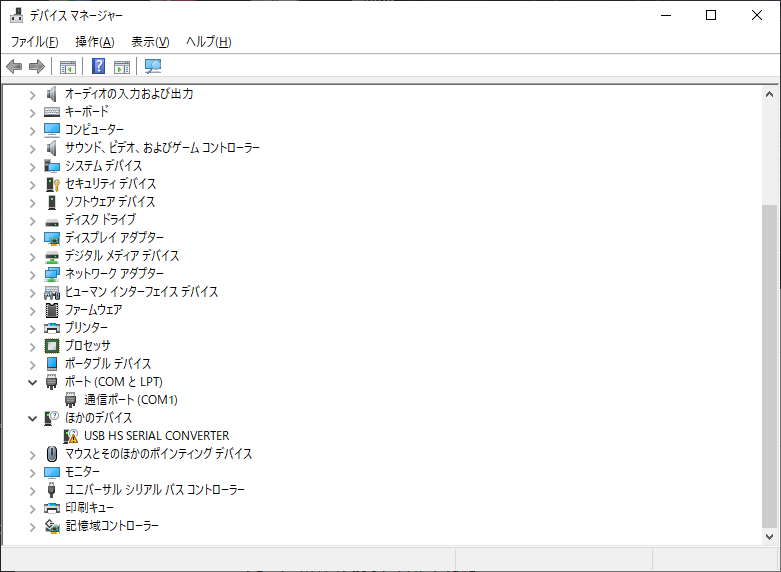

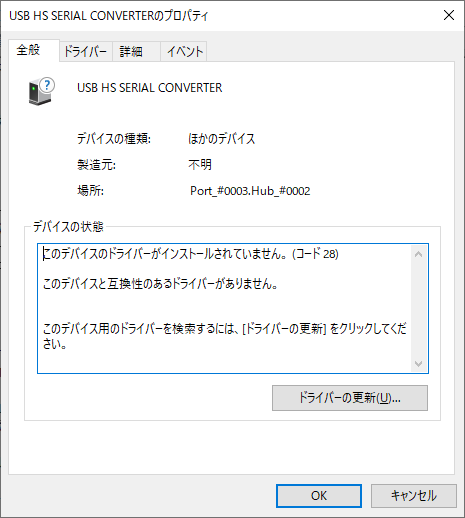

2)デバイスマネージャで確認すると「USB HS SERIAL CONVERTER」が、ほかのデバイスで [?] となっているので、それを右クリックでプロパティを開く。

画像02

3)[ドライバーの更新]を押す。

画像03

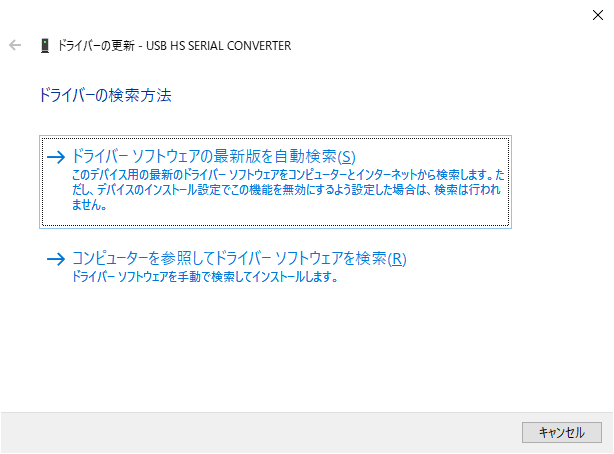

4)「ドライバーソフトウェアの最新版を自動検索」を押して実行。

画像04

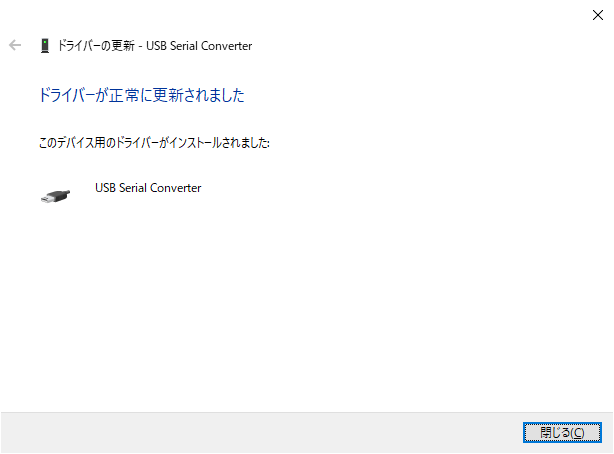

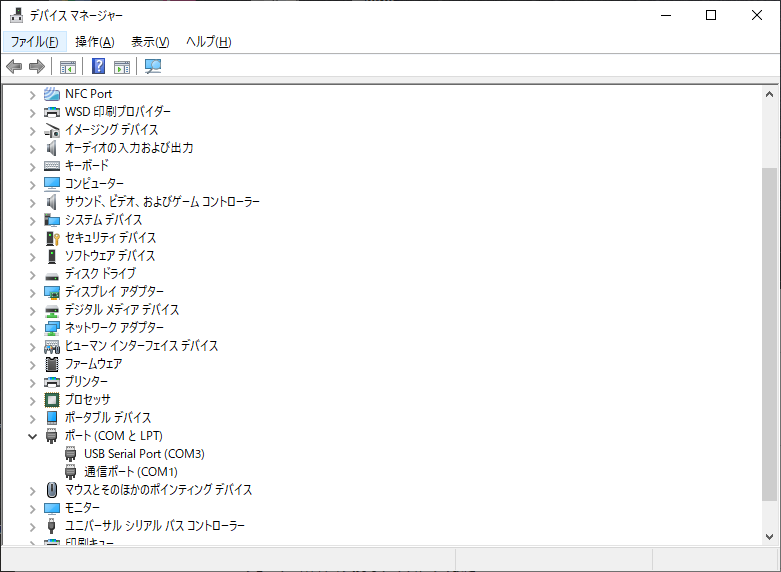

5)ドライバーが更新されるので、[閉じる] を押すと再起動する。再起動後、デバイスマネージャで確認。

画像05

無事に、COM3に「USB Serial Port」が組み込まれた。

通信確認

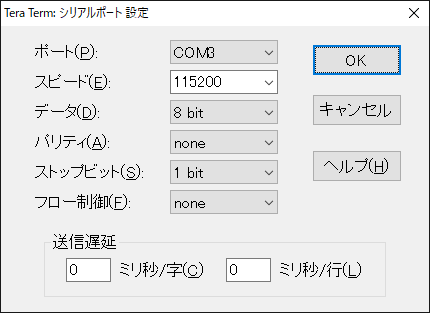

通信ソフト「Tera Term」で、通信確認する。

画像10

Tera Termのシリアルポート設定を、上のようにする。

Raspbery-Piとの接続

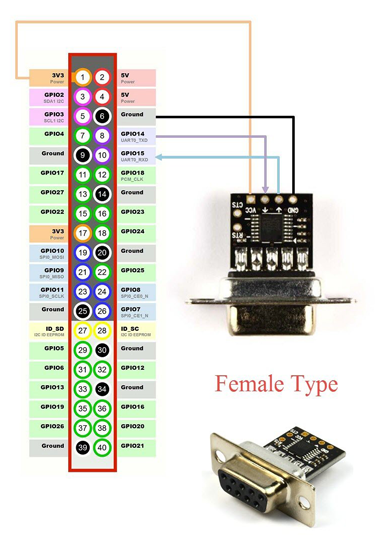

RS232CのCOMポート信号(±12V)から、Raspbery-PiコネクタのTTL信号(3.3V)に変換する必要がある。以下の、変換基板を入手してRaspbery-Piと接続した。

画像11

Raspbery-PiのU-Bootと通信

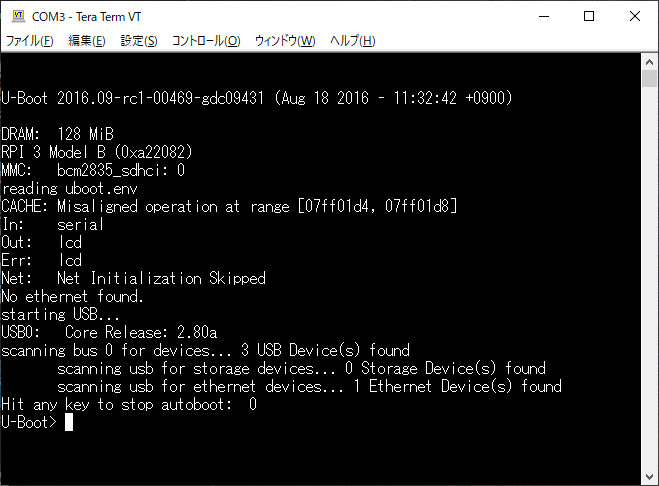

Tera Termを実行して、Raspbery-Pi と通信確認。
画像12

【Raspberry Pi】u-bootを動かす
前の記事で作成した、u-bootを、「Raspberry Pi」に入れて、動かしてみる。シリアル接続の準備u-bootでは、シリアル通信を使って、コマンド入出力する。シリアル-USB変換ケーブルが必要で、私はアマゾンから下記を...

補足

  1. macOSとUbuntu Linuxでも、標準でサポートされている。
  2. 下記のFTDIチップ搭載ケーブルでも同様に動作した。

参考

  1. Future Technology Devices International | MACNICA
