【NVR510】v6プラス通信(IPv4 over IPv6)で、外部公開ポート（静的IPマスカレード）を設定

NVR510

2020.06.072020.06.08

以前の記事で、ヤマハルータ「NVR510」で、v6プラス通信(IPv6 IPoE+IPv4 over IPv6)できるようにした。
v6プラスの「IPv4 over IPv6」通信は公開できるポートに制約があるが、サーバをインターネット外部からアクセスできるように公開ポートを設定したので備忘録を残す。

ヤマハルータ「NVR510」で、v6プラス通信(IPv6 IPoE+IPv4 over IPv6)とひかり電話を使う

以前の記事で紹介したように、これまではNTTのHGW配下にヤマハルータ「RTX1210」を接続してv6プラスインターネット通信していた。今回、メインのルータをヤマハ「NVR510」に変更して、v6プラス通信とひかり電話を1つの機器で行う構...

公開できるポートの確認
VNR510の静的IPマスカレード設定
補足
参考

公開できるポートの確認

ルータで下記コマンドを実行し、v6プラスの「IPv4 over IPv6」通信に割り当てられたIPアドレスと公開できるポートを確認。

> show nat descriptor address
NAT/IPマスカレード 動作タイプ : 2
参照NATディスクリプタ : 20000, 適用インタフェース : TUNNEL[1](1)
Masqueradeテーブル
    外側アドレス: map-e/14.xx.yy.zz
    ポート範囲: 4256-4271, 8352-8367, ...
（途中略) ... , 61600-61615   118 セッション
  -*-    -*-    -*-    -*-    -*-    -*-    -*-    -*-    -*-    -*-    -*-
      No.       内側アドレス    セッション数  ホスト毎制限数         種別
       1       192.168.1.170              21           65534         dynamic
       2       192.168.1.143              21           65534         dynamic
（途中略）
---------------------
有効なNATディスクリプタテーブルが1個ありました

ここに表示されている「ポート範囲」が外部から使えるポート。全てではなく限定されているので、この範囲から利用する。

VNR510の静的IPマスカレード設定

ポート番号が分かれば、あとは通常の手順で「静的IPマスカレード」を設定しする。

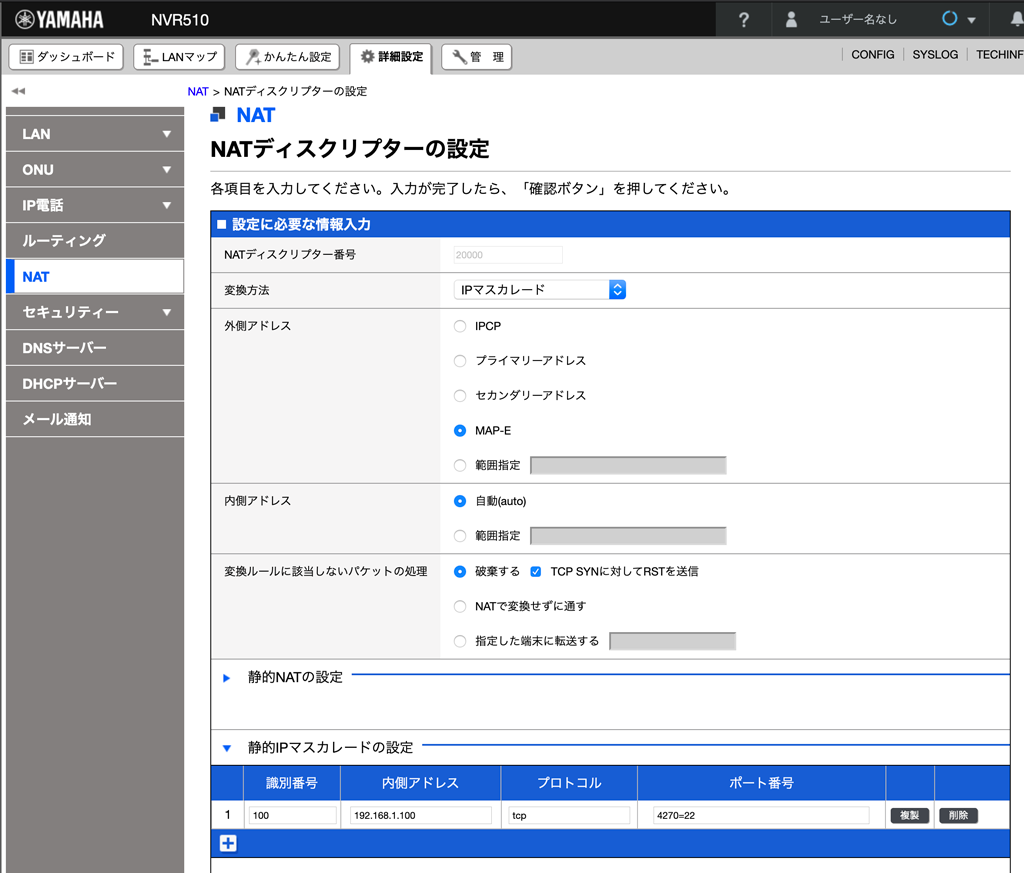

インターネット外部からアクセスできるポートを、NVR510のGUI管理画面から設定。

[詳細設定] > [NAT] > [NATディスクプリターの一覧] の「設定」

「静的IPマスカレードの設定」に追加していく。

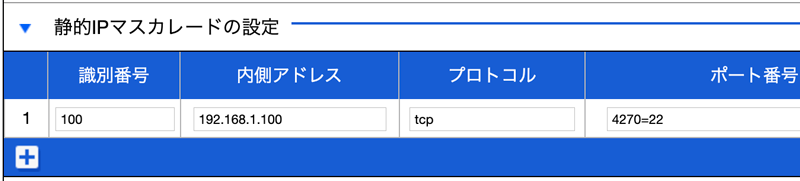

外部から「192.168.1.100」のサーバパソコンに、SSH通信アクセスする「静的IPマスカレード」を設定。

ここで、ポート番号に「4270=22」のように指定すると、外側と内側のポート番号変換となる。即ち、外部から4270番ポートにアクセスすると、内部の22番ポートに接続される。尚、識別番号は重複しなければ適当でよい。

補足

外部からアクセスするIPアドレスは、 show nat descriptor address で確認したIPアドレス。v6プラスのtunnelインタフェースでは、ヤマハのDDNSサービスは利用できないようなので、名前でアクセスしたい場合はお名前.com などのDNSサービスを利用する。このIPアドレスは、殆ど変更されない模様。DDNSとかで定期的に更新してもよいが、固定指定でも実用的には大丈夫な感じ。
静的マスカレードのnat設定した場合は、filterも通過する設定が必要。configコマンドからも設定できるが、GUIからだと同時にfilterも設定してくれるので楽。
ポート番号を変換した場合は、IPフィルターは変換後のポート番号で精査される。

参考

NATディスクリプター機能概要 – RTPro
