J-Link 9-pin Cortex-M Adapter 変換ケーブル

実装面積を小さくする為に、1.27mmピッチの10pinコネクタでJTAG接続が使われる事もある。
このコネクタはCortex-M用の仕様ではあるが、最近では省スペースの為に使われる。

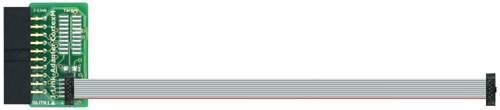

変換アダプタ

SEGGER社より、J-Linkに接続する変換アダプタが販売されている(下記URL)。
https://www.segger.com/jlink-adapters-9pin-cortexm.html


TRST信号について

本アダプタの9pinはNC(未接続)であるが、基板上のNR1をジャンパする事で「TRST」信号となる。

  • e2studio(ルネサス)に接続したJ-Linkで「TRST」信号を観測してみたが、デバッガからのリセットは、TRST信号は使わずに、nRESETからリセット信号が出ていた。
