devtool:jtag:jlink:jflash-rom-write


J-FlashによるフラッシュROM書き込み

J-Link SoftwareをインストールするとJ-Flashソフトが使える。
J-Flashにより、ターゲット基板のフラッシュメモリーにデータ書き込みができる。

J-Flashの起動

スタートメニュー > SEEGER > J-Flash の起動

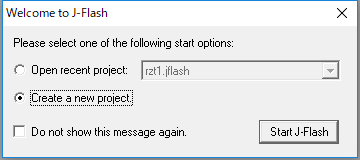

起動後の初回はプロジェクト情報を入力する。「Create a new project」選択する。

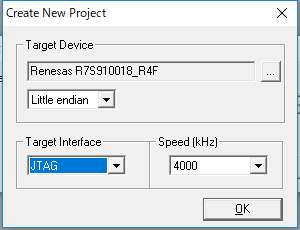

ターゲットCPUの種類とJTAGインタフェースを選択。

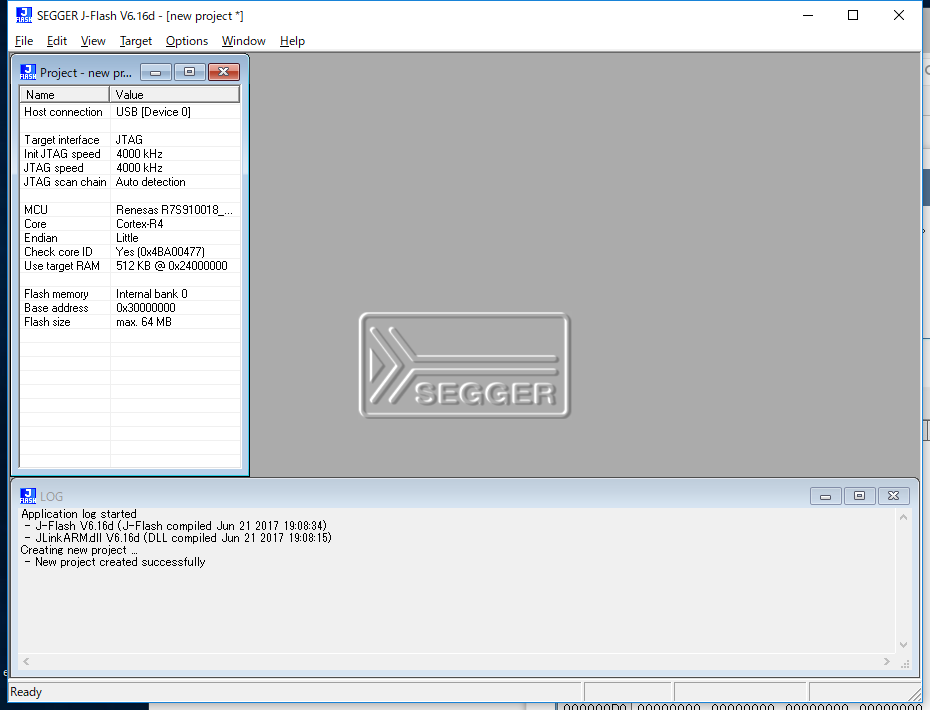

起動したら以下の画面となる。

書き込むデータファイルの選択

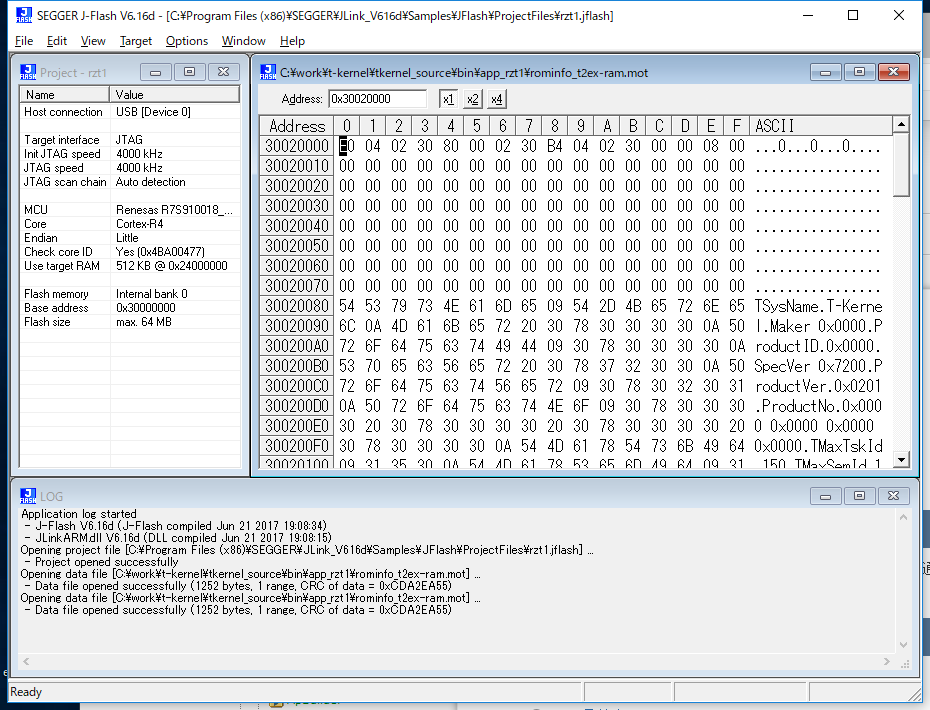

File > Open data file… からモトローラ形式データファイル(Sフォーマット)を選択し読み込む。

フラッシュROMに書き込み

以下手順で書き込みを実行。

  1. Target > Connect
  2. Target > Manual Programing > Program & Verify

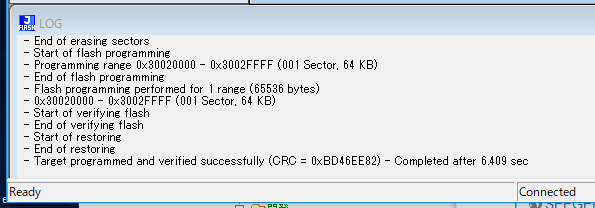

正常に書き込めると、画面下のログに「Successfully」と表示。

Target > Disconnect で接続を解除し、J-Flashを終了する。

補足

  • 終了時にプロジェクト情報を名前を付けて保存しておくと、次回起動時に選択する事で、CPU情報などを入力しなくて済む。
